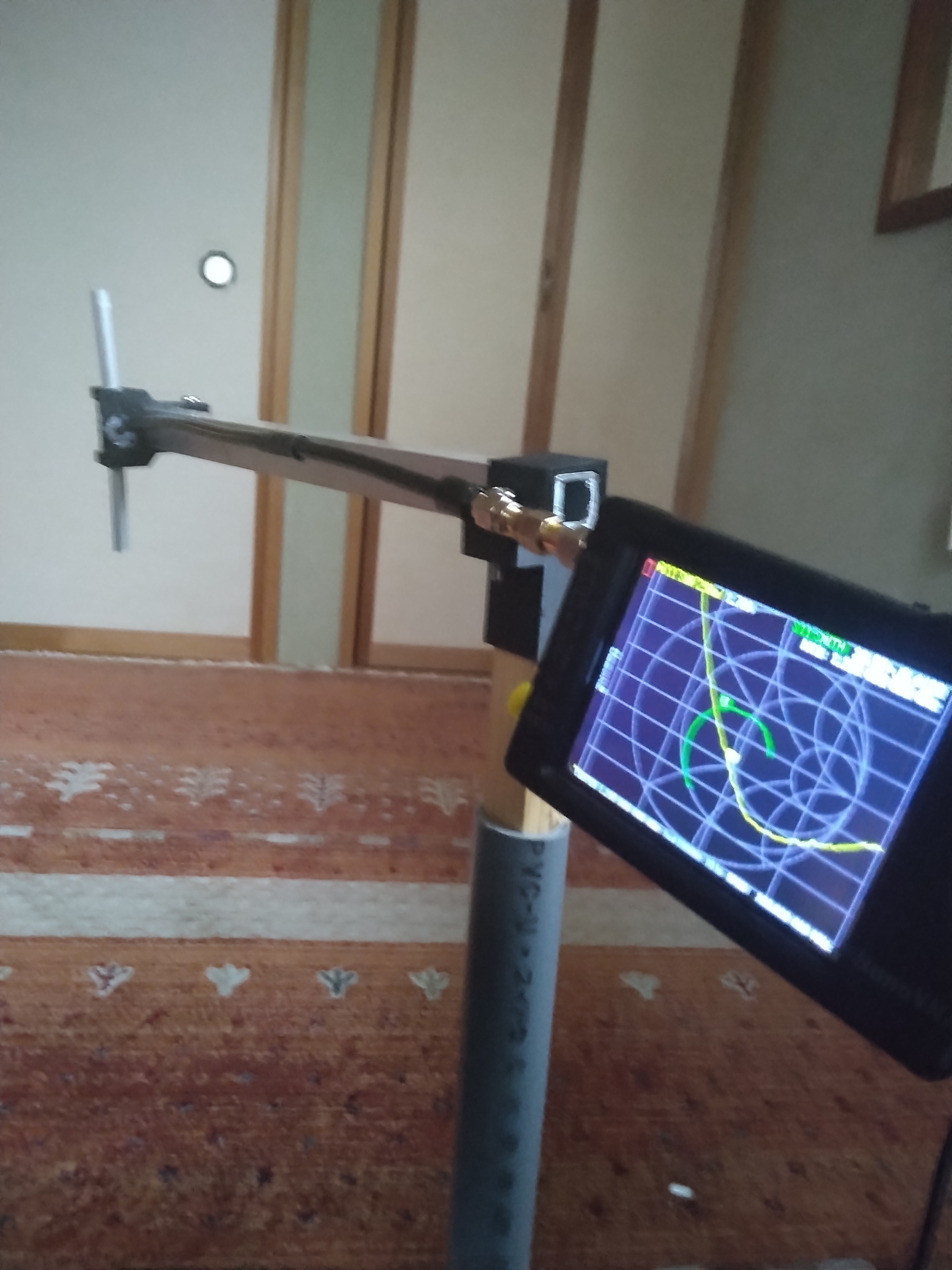

1295MHz ダイポールアンテナ製作記

1200MHz帯（23cmバンド）アマチュア無線用のダイポールアンテナを自作しました。アルミ角材のブームとアルミパイプエレメントを組み合わせた、堅牢で再現性の高い設計です。

1. 主要諸元 (Specifications)

2. エレメント寸法と設計値

3. 組み立て手順

① ブームの加工

1mのアルミ角材から250mmを切り出し、バリ取りを行います。前後の開口部は15mm角キャップで保護します。

② 給電部の末端処理 (LMR195)

LMR195同軸ケーブルの外皮を約10mm剥き、芯線と編組をそれぞれ5mm程度に分岐。ラグ端子の「首」からハンダ付け部までが2mmに収まるよう、極めて短く仕上げるのがSWR悪化を防ぐコツです。

③ エレメントの固定

エレメントホルダを使用し、ブーム（角材）とエレメント（パイプ）を絶縁して固定します。
順序：ビス ＞ アルミパイプ ＞ ラグ端子 ＞ ナット
左右の間隔が正確に4mmであることを確認し、固定します。

④ 仕上げと防水

パイプ先端に17mmキャップを装着。LMR195はヒートガンで癖付けを行い、ブームにクランプで固定。ハンダ付け部にテンションがかからないように処理します。

4. 最終チェック

• 導通: 芯線/編組がそれぞれ各エレメントへ導通しており、ブームとは絶縁されていること。
• 寸法: キャップ込みの全長が設計通りか。
