【活動報告】電波文化祭サイクル６ 無事終了

2026年5月24日（日）に入間産業文化センターで開催された電波文化祭サイクル６への出展は大盛況のうちに無事に終了しました。

当グループのブースにお立ち寄りいただいた皆様、誠にありがとうございました。なお ハンズオンのアンテナ　SWR調整には11名の熱心な参加者にお集まりいいただき、ブースは大いに盛りあがりました。

驚異の再現性：ハンズオン最大のハイライトSWR調整では参加者全員がNanoVNAのが画面と睨み合いながらD1エレメントを位置を㎜単位で微調整, SWRがストンと落ちる体験し、 マイクロ波の奥深さ、楽しさを共有することができた。

今後の展開：次回の発表予定（予告）

• 次回: 2026年11月22日（日）入間産業文化センター　電波文化祭７
• ハンズオン体験: SWR調整、利得およびビーム測定を体験できる

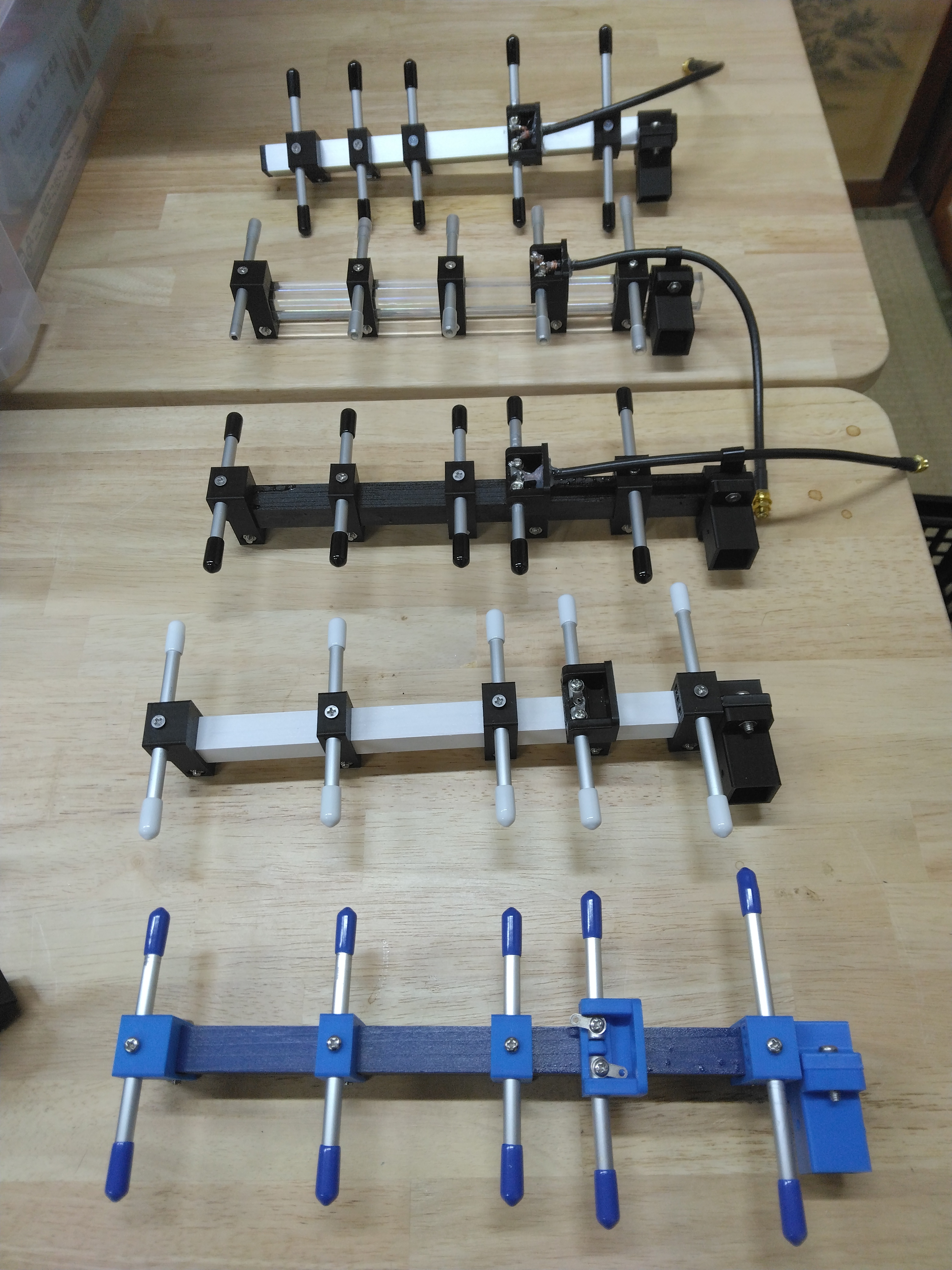

• 新作: 伝統的なマキ電機の設計をベースした1295MHz　5ele ループアンテナ　MLM12995 開発　比較検証
　

メンバー

• JA1RLD
• JF1URB
• JJ1ONI

テクニカルデータ 形名:MYU12955

・名称:1295MHZ 5エレメント八木・宇田アンテナ
・中心周波数: 1295.000 MHz
・SWR目標値: 1.5以下 、利得目標:8-10dB、半値角　約60度
・ブーム：木材、アルミ、アクリル 15x15mm長さ250mm
・エレメント:アルミパイプ6㎜ 内径4㎜
・ホルダ:3Dプリンタ エレメントホルダ
・キャップ:PVCエンドキャップ 黒 青 白 透明 5.5mmx17mm
・同軸ケーブルRG58AU　直接給電 端末コネクタ SMA-Female

SPECIAL HANDS-ON：MYU12955 組み立て・SWR調整体験

【所要時間：約15分】 シミュレーションの理想を、その手で現実に。

[ MMANA Simulation Pattern ]

設計目標値:
・利得 (Ga): 10.18 dBi / (Gh): 8.03 dBd
・F/B比: 15.74 dB
・SWR: 1.5 (at 1295MHz)

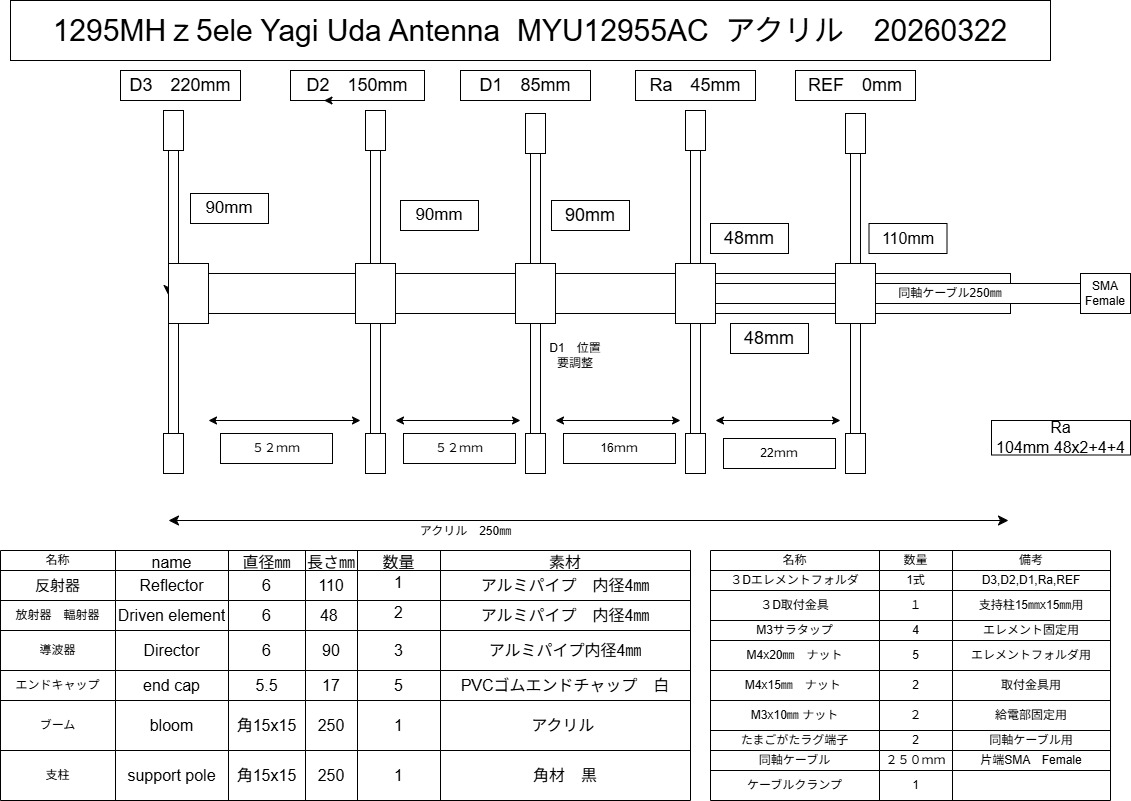

[ 5-Element Yagi Structure ]

カバンにはいる全長250mmの超コンパクト設計。
